История металлических опор ЛЭП
Содержание:1. История2. Решетчатые конструкции ЛЭП 3. Многогранные опоры ЛЭП |
История
Первые высоковольтные ЛЭП появились на рубеже XX века, а их опоры изготавливались из древесины. Первая подобная передача состоялась в России в 1891-м году, и предполагала транспортировку электроэнергии напряжением 30кВ на дистанцию в 178 километров. Эксперимент был успешно поставлен ученым-физиком Доливо-Добровольским. В дальнейшем величина напряжения только возрастала, достигнув в 1923-м году рекордных 220кВ.Во второй половине 30-х годов рекорд перешел к Соединенным Штатам, организовавшим передачу напряжения в 287кВ по линии протяженностью в 155 километров, необходимой для удовлетворения потребностей Лос-Анджелеса.
Позднее рекорды ставились исключительно в СССР, сначала 500кВ, а затем и 750кВ. В первом случае линия протяженностью в сотни километров позволила обеспечить Москву энергией, производимой на Волжской ГЭС. Во втором случае в стране было проложено сразу несколько маршрутов между крупными производителями и потребителями электричества.
Решение применения деревянных опор лежало на поверхности, но практика показала, материал обладает недолговечностью, подвержен гниению и поражению огнем при возникновении лесных пожаров. В 50-60-е годы начался постепенный переход на бетонные конструкции, значительно более прочные и долговечные в эксплуатации. Вот только огромная масса элементов усложняла процессы транспортировки и монтажа в удаленных районах с минимальной дорожной инфраструктурой. Сложности возникали и с их последующей утилизации.

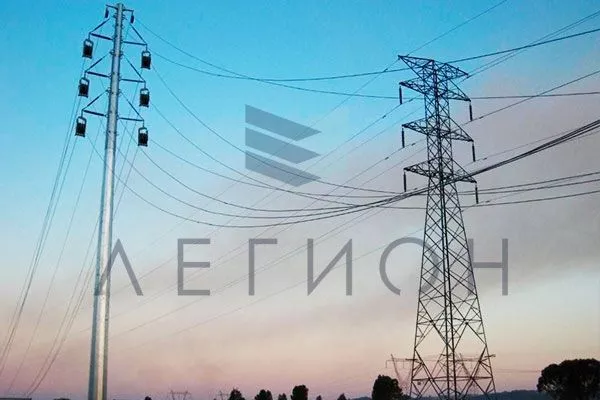

Прошло время, и появились металлические элементы, вобравшие в себе все лучшее от предшественников, и практически лишенные каких-либо слабых мест. На сегодня широко распространено два типа подобных опор:
Конструктивно это каркас на основе металлических уголков, соединенных посредством болтов, и обладающий внушительным объемом для обеспечения остойчивости. К месту монтажа детали транспортируются в разобранном виде, что значительно упрощает и удешевляет доставку в любую точку.
Все детали в обязательном порядке подвергаются горячему цинкованию, гарантируя надежную защиту от воздействия атмосферных явлений. Оцинкованными являются и метизы, применяемые для крепежа. В отдельных случаях технология антикоррозионной защиты может быть изменена, но с соблюдением итоговых параметров защиты.Монтаж вышек производится специалистами на месте прокладки электросетей, причем в комплекте идет весь необходимый крепежный материал, подготовленный заранее в заводских условиях.
В зависимости от условий региона установки, материалами для вышек выступают стали Ст3пс5 или 09Г2С-12, что соответствует требованиям отечественных ГОСТ. Допустимый минимум температур для них составляет -40 и -50 градусов соответственно.
С высокой долей вероятности именно такой метод обустройства магистральных линий станет основным в ближайшей перспективе. Он позволяет прокладывать ЛЭП в самых сложных природно-климатических условиях с морозами до -65 градусов, ветровыми нагрузками и гололедом до 7-й категории включительно, в зонах повышенной сейсмической опасности и высокой плотности застройки.Производство конструкций осуществляется на основе отраслевых требований и нормативов ГОСТ 23118-99. Все они дополнительно подвергаются дополнительной антикоррозионной обработке для защиты от агрессивного воздействия окружающей среды.

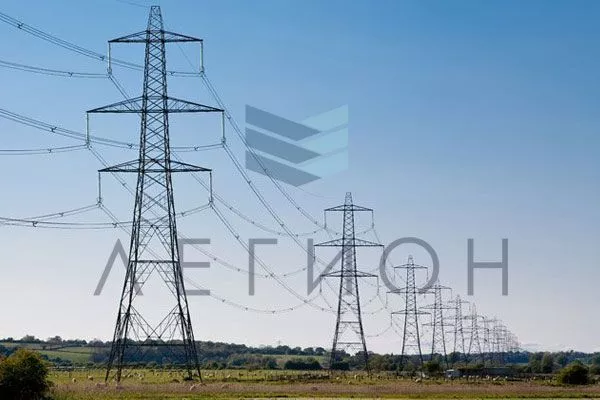

Решетчатые конструкции ЛЭП
Классический вариант, нашедший повсеместное применение. Производители постоянно совершенствуют свои изделия, обеспечивая им при снижении массы рост прочности и коррозионной стойкости. Их эксплуатация допускается во всем реальном диапазоне температур, до -65 градусов включительно.Конструктивно это каркас на основе металлических уголков, соединенных посредством болтов, и обладающий внушительным объемом для обеспечения остойчивости. К месту монтажа детали транспортируются в разобранном виде, что значительно упрощает и удешевляет доставку в любую точку.
Все детали в обязательном порядке подвергаются горячему цинкованию, гарантируя надежную защиту от воздействия атмосферных явлений. Оцинкованными являются и метизы, применяемые для крепежа. В отдельных случаях технология антикоррозионной защиты может быть изменена, но с соблюдением итоговых параметров защиты.Монтаж вышек производится специалистами на месте прокладки электросетей, причем в комплекте идет весь необходимый крепежный материал, подготовленный заранее в заводских условиях.
В зависимости от условий региона установки, материалами для вышек выступают стали Ст3пс5 или 09Г2С-12, что соответствует требованиям отечественных ГОСТ. Допустимый минимум температур для них составляет -40 и -50 градусов соответственно.

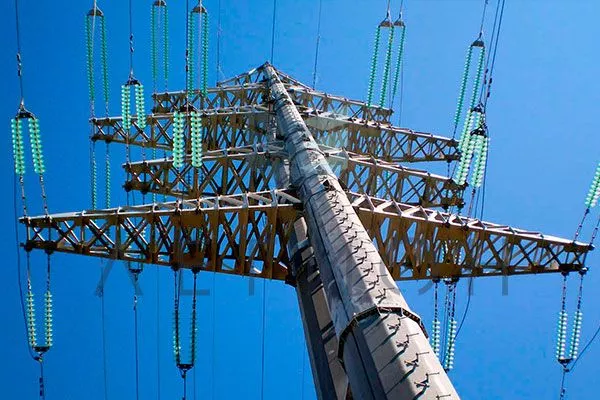

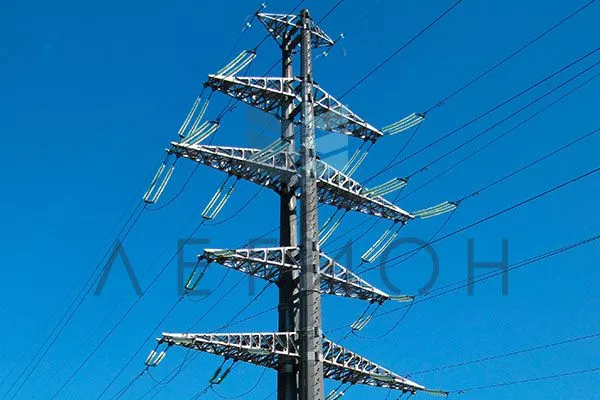

Многогранные опоры ЛЭП
Это относительно новая технология обустройства высоковольтных сетей, начавшая набирать популярность всего несколько лет назад. Основными достоинствами многогранных опор выступает эстетическая привлекательность и повышенная механическая прочность. Кроме того, для установки достаточно минимального по площади участка вместо десятков квадратных метров под решетчатую вышку. В отдельных случаях они оказываются единственными, пригодными для применения на конкретном участке.С высокой долей вероятности именно такой метод обустройства магистральных линий станет основным в ближайшей перспективе. Он позволяет прокладывать ЛЭП в самых сложных природно-климатических условиях с морозами до -65 градусов, ветровыми нагрузками и гололедом до 7-й категории включительно, в зонах повышенной сейсмической опасности и высокой плотности застройки.Производство конструкций осуществляется на основе отраслевых требований и нормативов ГОСТ 23118-99. Все они дополнительно подвергаются дополнительной антикоррозионной обработке для защиты от агрессивного воздействия окружающей среды.
